Вуличне кріплення Starlink Gen 3 під трубу діаметром 25 або 38 мм із нахилом 20°, двома фіксаторами та затягуванням хомутом.
Ціна від
800 ₴
Виготовлення під замовлення
Базова ціна за комплект з ASA під трубу 25 або 38 мм: основа, адаптер і два фіксатори. Антена, щогла, 4×M6, гайки, шайби, хомут, страхувальний трос і монтаж не входять. Остаточна ціна уточнюється після вибору виконання та контрольного зважування. Автор: 3DPS; джерело: Printables №883453.
НебезпекаРизик падіння антени та пошкодження від вітру
Кріплення на даху, щоглі або іншій висоті має встановлювати кваліфікований фахівець. Обов'язкові справна несуча труба, корозійностійкі метизи, правильно підібраний хомут і незалежний страхувальний трос. Не встановлюйте антену над людьми, транспортом або майном без інженерної перевірки навантаження. Регулярно оглядайте пластик і кріплення та негайно припиніть експлуатацію за появи тріщин, люфту або деформації.
Окремого оголошення для цього товару поки немає. Кнопка відкриває загальний профіль продавця — вкажіть артикул товару в повідомленні.
Опис товару

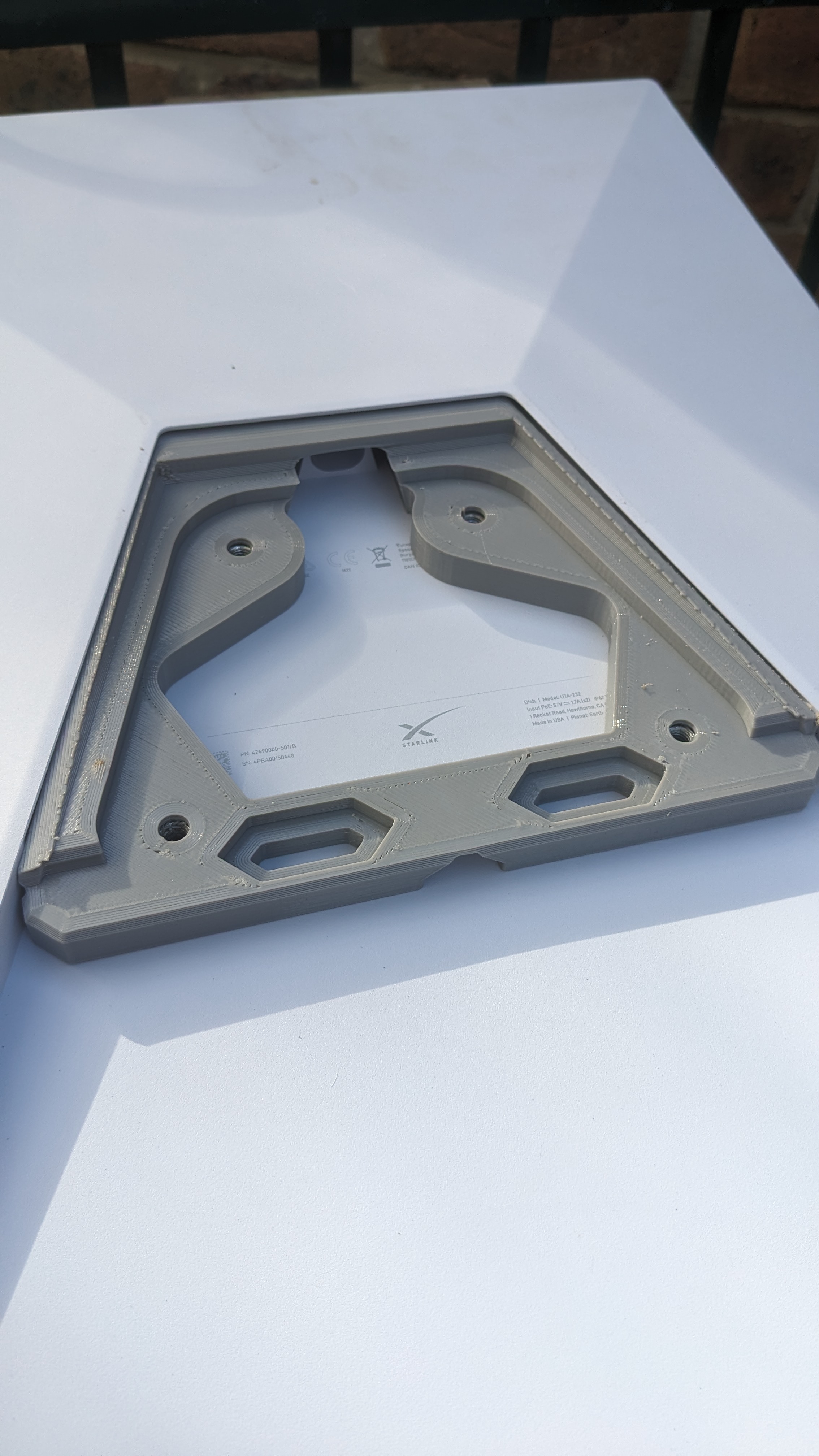

Starlink Gen 3 Pole Mount — комплект друкованих деталей для встановлення антени Starlink третього покоління на круглу трубу замість штатної підлогової ніжки. Автор передбачив виконання під трубу діаметром 25 або 38 мм і фіксований кут нахилу 20°. Посадкова частина входить у штатне місце кріплення ніжки; для точної підгонки може знадобитися легке шліфування.
Для одного комплекту потрібні основа, адаптер під вибраний діаметр труби та два фіксатори. З'єднання стягується чотирма болтами й гайками M6; автор також допускає близьке дюймове кріплення. До труби адаптер притискається черв'ячним хомутом відповідного діаметра — у прототипі використано хомут на 25–40 мм. Опційні друковані ручки для болтів спрощують затягування пальцями, але стандартні гайки й болти також підходять.
Кріплення працює надворі під постійним навантаженням від вітру й сонця, тому базове виконання пропонується з ASA. Автор рекомендує атмосферостійкий матеріал — ASA або PETG — і щонайменше шість периметрів для міцності. Точне заповнення та орієнтація деталей визначаються після перевірки файлів у слайсері; перед монтажем усі деталі слід оглянути на тріщини, недоекструзію та слабке зчеплення шарів.
У базову вартість входять FDM-друковані основа, адаптер під одну погоджену трубу та два фіксатори з ASA. Антена Starlink, штатна ніжка, труба або щогла, чотири болти й гайки M6, шайби, хомут, страхувальний трос, герметизація кабелю та монтаж не входять. Перед замовленням потрібно повідомити зовнішній діаметр труби й умови встановлення.
Монтаж на висоті та розрахунок щогли виконує кваліфікований фахівець. Друкована деталь не є сертифікованим несучим або страховим елементом: її не можна використовувати над проходами чи майном без незалежного страхувального кріплення. Стан пластику, метизів і хомута потрібно регулярно перевіряти, особливо після сильного вітру, морозу або тривалого сонячного впливу.
Модель 3DPS опублікована за Creative Commons Attribution (CC BY). Фізичне виготовлення дозволене із зазначенням автора та посиланням на вихідну модель; STEP-файл на сторінці джерела дає змогу адаптувати посадку під інший діаметр труби зі збереженням атрибуції.
Конфігурації
Основа, адаптер на трубу 25 мм і два фіксатори з ASA. Метизи, хомут, труба та монтаж не входять.
Той самий комплект з адаптером на трубу 38 мм. Перед друком потрібно підтвердити фактичний зовнішній діаметр труби.
Посадку можна змінити на основі авторського STEP-файлу після отримання точного зовнішнього діаметра труби. Моделювання й тестовий друк розраховуються окремо.
Цей виріб друкується під замовлення методом FDM. У комплект входять лише надруковані пластикові деталі — метизи, вставки, електроніка, кабелі, вентилятори та блоки живлення узгоджуються окремо.Як обрати матеріал та як формується ціна.
